Металлодетектор Квазар-F3

Эта страничка посвящена прекрасному цифровому поисковому прибору Квазар-F3. Автора и разработчика, извсетного питерского инженера - Андрея Фёдорова. Схемотехнически моя версия прибора мало чем отличается от авторского первоначального варианта схемы, однако всё же имеет некоторые отличия. Их я и опишу на этой странице.

Начну по порядку.

1. Узел Микроконтроллера.

Он представлен на Рис.1 и содержит, собственно, сам микроконтроллер STM32F303CBTx, а также некоторую его обвязку.
Кроме этого логично в этот узел включена энергонезависимая память с последовательным интерфейсом I2C - микросхема AT24C08, которая служит для хранения настроек и параметров работы системы в отсутствии питания и их загрузки в цикле работы прибора.




2. Узел клавиатуры и индикатора.

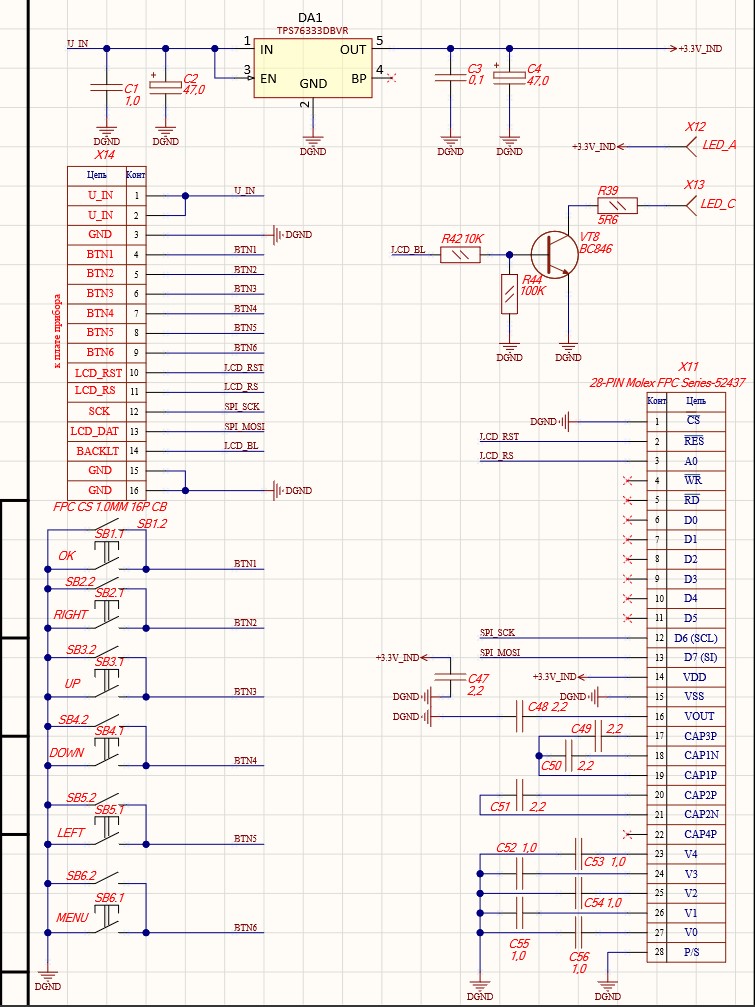

Собственно, ничего особенного в этом узле нет. Он практически полностью повторяет узел индикатора в авторской схеме Рис. 2. Единственное важное и существенное замечание, которое наверное стоит сделать это то, что сам индикатор питается не от общего с процессором стабилизатора, как в авторской схеме, а от своего собственного, раздельного с процессором. Схема его приведена ниже, на Рис. 2. Стабилизатор выполнен на DA1 TPS76333DBVR.
Также следует отметить и ещё один важный момент: в качестве индикатора прибора Квазар-F3 на моей плате применён COG-дисплей на чипе ST7565P. В общем то, это всем известный LG12864U, который с успехом применяется в последних версиях Фортун S и L только без несущей платы. В качестве неё выступает своя отдельная плата, на которой также монтируются кнопки прибора, а также соединительный разъём Х14, обеспечивающий соединение платы индикации и основной платы устройства.



3. Драйвер датчика.

Его схема представлена на Рис. 3. Этот узел тоже не должен вызывать особых вопросов. Усилитель-фильтр Rx тракта выполнен один в один с авторской схемой. Усилитель накачки Тх сигнала выполнен на широкоизвестной микросхеме ТС4420. Почему? На этот вопрос я неоднократно отвечал на форуме. Воспользуйтесь пожалуйста поиском. К тому же, на сколько я осведомлён, автор также не брезговал применять данную схему. Лично мне она нравится гораздо больше именно в работе.



4. Звук.

Схема УНЧ и FM-модулятора, изображённая на Рис.4 ничем не отличается от авторской и в особых пояснениях не нуждается. Единственное замечание, которое можно было бы сделать - я счёл возможным не дублировать микросхему FM-модулятора KT0803 ещё одной микросхемой. На мой взгляд и KT0803 справляется со своей задачей прекрасно. К тому же её гораздо легче найти на просторах СНГ да и в "Поднебесной". Так что каскад FM-модулятора на базе QN8027 убран из схемы.



5. Стабилизатор питания и USB-порт.

Схема стабилизаторов питающих напряжений изображённа на Рис.5 выполнена на LDO-cтабилизаторах серии TPS76333 для 3.3В источников питания и LD1117S50 для 5 вольтового. Каких либо особенностей схема не имеет.

В дальнейшем, в этом месте будут размещены ссылки на бесплатную загрузку полной конструкторской документации (софт не входит в комплект и приобретается вместе с процессором отдельно) для самостоятельной сборки прибора Квазар-F3-DY на этой печатной плате.
