Фортуна-S-Kharkiv. Полный комплеки документации.

На этой страничке находится описание, а также ссылки на полную документацию по металлодетектору Фортуна-S (Харьковский вариант) или просто
Фортуна-S-Kharkiv. Прибор выполнен практически без отклонений от авторской схемы. В иных случаях я отдельно и детально оговариваю что и как переделано или доделано.

В схеме и на печатной плате сохранён перечень позиционных обозначений элементов таким, каким он присутствует в схеме автора. Единственным отличием является присутствие нескольких добаленных мной разделительных конденсаторов по питанию. На схеме они имеют обозначение, например: C35-1.
Где С35 - это конденсатор, присутствующий и в авторской и в этой схеме, а через дефис добавочный номер нового конденсатора, который установлен параллельно существующему. В 100% случаев это все керамические блокировочные конденсаторы SMD (размера 1206), добавленные для более хорошей фильтрации высокочатстоных шумов на шинах питания прибора. Также отдельно добавлены блокировочные SMD-1206 керамические конденсаторы на аналоговую шину питания и на цифровую, а также на аналоговую среднюю точку. Они имеют позиционные обозначения начинающиеся от 100. Например C102, С103...C105 и т.п. Эти и другие ньюансы я продемонстрирую на скринах. А также они отражены в документации.

Начну, с того, что опишу особенности своей реализации печатной платы на МД Фортуна-S на печатной плате версии V1.1 Стоит отметить, что изначально появилась в свет пилот-версия платы V1.0, но практически сразу была усовершенствована, а также были исправлены замеченные ошибки (а именно не праввильные посадочные места под SMD-кнопки). И вслед за ней появилась уже стабильная версия V1.1, которая продолжает завоёвывать популярность у многих мастеров, производящих Фортуну-S. Причина крайне проста - плата выполнена праактически идеально, с учётом различных требований, как со стороны электроники, так и со стороны механо-сборочных работ. В общем, версию платы V1.0 вы нигде не найдёте. Она существует в 1 экземпляре - у меня. :) Далее опишу преимущества и особенности, на которые стоит обратить своё внимание при выборе той или иной платы для изготовления прибора Фортуна-S.

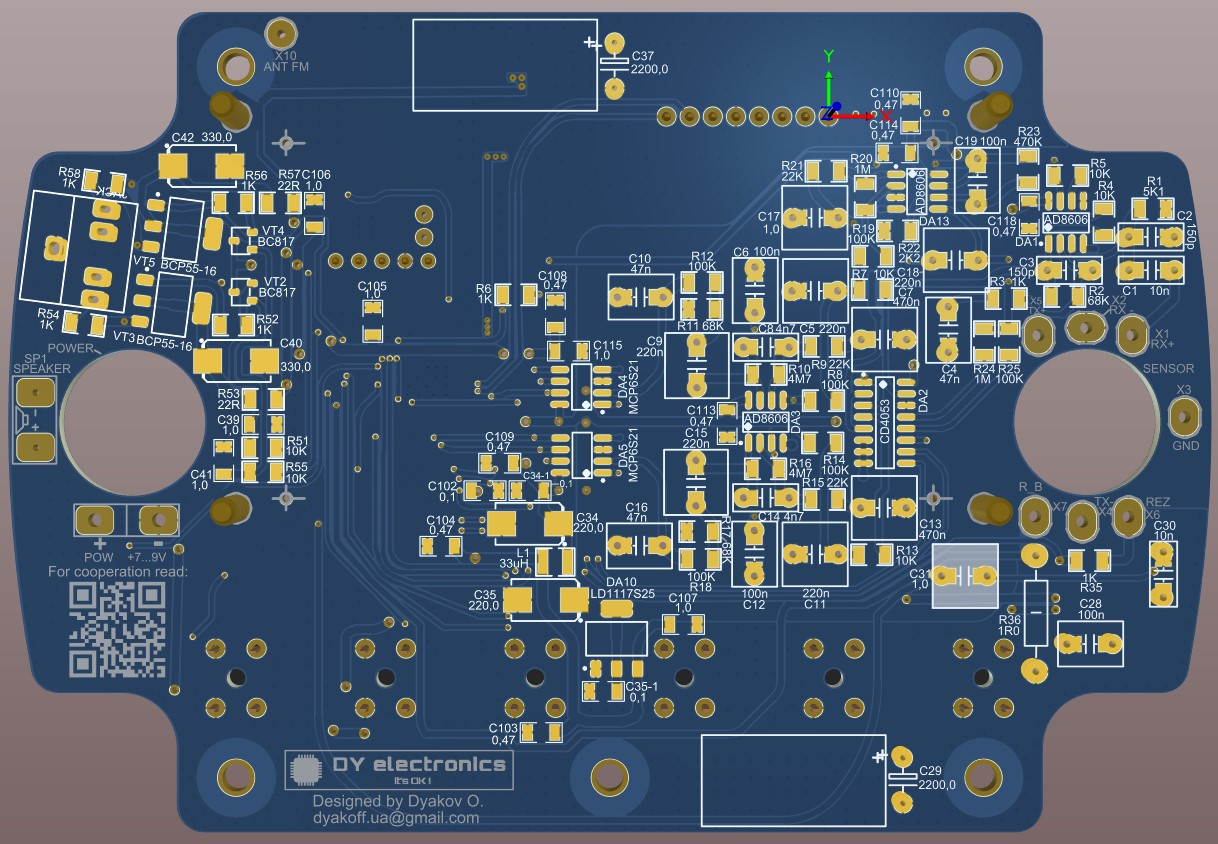

Общая схема прибора представлена на первом скрине.
А также, для лучшей читабельности, её лучше скачать по ссылке выше или здесь в pdf-формате.

Особенности и преимущества плат "DY-Electronics", для сборки МД Фортуна-S:

• 1. Цепи входных аналоговых усилителей-фильтров, пин-поинтера и самое главное - Фазового Детектора ( сердца МД ) выполнены с применением плёночных конденсаторов. Посадочные места под все конденсаторы в этих узлах совмещены с фут-принтами SMD-1206 керамических конденсаторов. Таким образом, у Вас всегда будет возможность выбора какой именно конденсатор поставить в ту или иную цепь схемы. Мы бы рекомендовали - плёночные конденсаторы фирмы Hitano. Это обеспечит хорошую температурную стабильность работы Вашего прибора. Но самое главное - на печатной плате нет мест, куда нормально без проблем не стал бы любой из конденсаторов. Вам точно не придётся "лепить", "тулить" и "колхозить". Все сделано для того, чтобы монтаж был правильным, корректным, технологически удобным. Данная особенность отражена на скрине 2 и скрине 3.









• 2. Оптимизированная разводка цепей питания и земли ( особенно в аналоговой части схемы прибора ), с применением тотального экранирования основных сигналов земляными полигонами делает приборы, выполненные на этих печатных платах максимально "тихими". Настолько, насколько это вообще возможно при данной схемотехнике прибора. Также свою лепту в "бесшумность" прибора вносят и дополнительне блокировочные конденсаторы-фильтры, добавленные в цепи питания как аналоговой так и цифровой части схемы прибора. А также они добавлены и на аналоговую среднюю точку. Иными словами - отфильтровано по питанию всё, что только мыслимо! Думаю, что в реальных зашумлённых условиях коллеги оценят этот момент. При этом стоит отметить, что правильно собранный прибор на данной плате уверенно "молчит" даже в сложнейших условиях инструментального цеха, рядом c работающими станками, сварочными агрегатами и компьютерами, расположенными в 50 см. от блока MD-прибора на пороге - 2 и имеет единичные ложные сработки на пороге - 1. Это можно увидеть в этом видео. В условиях городской многоэтажки плата ведёт себя ещё тише. Очень редкие сработки на пороге - 1. Прибор почти всегда молчит. Тесты проводились как с подключенным датчиком так и без него. Результат вы можете сами оценить на видео. Кроме всего сказанного, важнейшим моментом, с точки зрения обеспечения "бесшумной работы" прибора, является то, что цифровая и аналоговая части прибора разнесены по разные стороны печатной платы, что имеет кроме эстетического также и глубокий практический смысл. Это также сильно уменьшило уровень собственных шумов от переключений цифровых микросхем и процессоров, так как эти две стороны разделяют 2 слоя из меди, выполненных в виде полигонов с одной и с другой стороны и имеющих взаимные сквозные соединения переходными отверстиями. К сожалению, не представляется возможным отдельно показать полигоны на скринах. Да это не особо и нужно. А добавленные фильтрующие питание конденсаторы показаны на скрине 4.




• 3. На данной печатной плате реализован модуль каскада оконечного усилителя FM-модулятора, включенного в режиме С, что увеличило излучаемую в эфир мощность передатчика и улучшило стабильность его работы. Данный узел широко обсуждался на профильных форумах, в том числе и у автора. И также был взят им на вооружение в приборе Фортуна-S rev. 1.0.0. Присутствует он и здесь как наиболее хорошо себя зарекомендовавший.



• 4. Печатная плата рассчитана на установку выводных ( или THT ) тактовых кнопок управления. От SMD решено было отказаться в пользу последних, хотя первая версия ( именно она присутствует в видео по ссылкам выше) была реализована именно с ними. Отказ от SMD-кнопок носил чисто практический и экономический характер. Во-первых, обычные тактовые кнопки легче найти нужной длины. Они являются, всё же, более распространнёнными, в отличие от SMD. А во-вторых, их легче позиционировать (и это самое важное!) при монтаже печатной платы и, как следствие, не испытывать проблем с последующим попаданием их толкателей в отверстия передней крышки корпуса прибора. Всё просто! Установил и кнопка сама себя спозиционировала верно! С SMD так просто не получится. Придётся постараться, чтобы правильно её спозиционировать относительно отверстий в корпусе.



• 5.Печатная плата имеет крайне удобную и подробнейшую шелкографию. Это позволяет вести сборку прибора практически не прибегая к использованию сборочного чертежа, что сильно снижает риск ошибок особенно начинающими любителями. Всё понятно и без сборочного чертежа. Впрочем, мы настоятельно не рекомендуем приступать к сборке прибора, предварительно не изучив подробно всю документацию на плату и прибор, в том числе и сборочный чертёж. Думается, будет не лишним ещё раз отмететить, что печатная плата имеет позиционные обозначения и значения номиналов элементов (кроме добавленных, что описано выше), полностью соответствующие авторской схеме. Вы смело можете участвовать в полемике и дискуссиях на форумах и пабликах, не путаясь в названиях, нумерации и значениях номиналов элементов. Это очень удобно и не занимает время на постоянные мозговые штурмы по сопоставлению нумерации и номиналов сторонней платы с авторской, когда Вы на них вдруг захотите сослаться!
  Мы - "ЗА" хотя бы негласную минимальную стандартизацию! Согласитесь, что это очень удобно! Вид шелкографии можно оценить на скрине 6 и на скрине 7.





• 6.Печатная плата имеет технологические отверстия для разметки вырезов в передней панели прибора под кнопки и экран и может быть использована в качестве трафарета. Разумеется, для этого печатная плата должна быть ещё не запаяна. Реперные отверстия можно видеть на следующих двух скринах: скрин 8 и скрин 9.








Хотелось бы предостеречь неопытных любителей от неправильного запаивания кварцевого резонатора ZQ1. Дело в том, что под надёжную установку корпуса этого кварцевого резонатора на печатной плате специально предусмотрено две квадратных контактных площадки, которые не имеют соединений ни с какими цепями, а служат лишь для целей надёжного монтажа корпуса кварца методом припаивания его к поверхности платы. Сами же контактные (рабочие) площадки "часового" кварца находятся с торца корпуса, где им и положено быть. Впрочем, лучше, на всякий случай, это лишний раз объяснить и отразить здесь и в документации чтобы потом не возникало лишних вопросов. Эти замечания иллюстрируют два следующих скрина: скрин 10 и скрин 11.

То же самое, но вид с другого ракурса.

Пожалуй, остаётся сказать, что полную документацию на данную версию печатных плат можно взять здесь
Тема о продаже печатных плат на данную версию прибора находится здесь.
А на все вопросы по Фортуне-S именно этой реализации я, как разработчик данной печатной платы, готов ответить в этой ветке нашего форума.

__UPD 18.06.22__

Для удобства пайки печатных плат добавлен интерактивный BOM-Файл в виде обычной html-странички. Его можно просто открыть в окне любого браузера. Либо сначала скачать локально себе на компьютер, а затем уже открывать. Тут как вам будет удобно. Разница - лишь в возможности затем работать без наличия интернет-соединения.

Пользоваться им очень просто.

Последовательность в применении Active BOM файла:
1. Клацнуть указателем мышки на ту строку таблицы, элемент(ы) которой вы хотите в данный момент запаять.
2. Отметить строку, элемент(ы) котороый вы уже запаяли галкой. Это сделает их на схеме сборки выделенными другим цветом.
3. Продолжать до полной сборки
4. При желании, в настройках можно сделать вывод для работы только одной из сторон ПП. А также настроить цветовую схему отображения. Для этого нужно нажать шестерёнку в правом верхнем углу страницы.
