Фортуна-ПРО2-Kharkiv. Полная документация.

Здесь буду по мере необходимости выкладывать всё, что касается моего варианта платы на ПРО2-версию Фортуны. Особенности, переделки, изменения, дополнения и прочее и прочее и прочее - всё здесь.

Начну, пожалуй с того, что отдельно опишу особенности своей реализации Фортуна-ПРО2 на печатной плате версии V1.0 (Далее вполне возможно будут и другие).
Итак. На скринах, приведенных в этом посте можно найти пояснения того, о чём идёт речь в каждом из пунктов. На этом скрине можно видеть полную схему прибора Фортуна-ПРО2 по моей версии. Видна она не очень, мягко говоря. Но это не должно вас пугать. Вот ссылка на скачивание полного комплекта документации, в которой схема прибора выложена в pdf-формате и вполне читабельна. Далее опишу все изменения и дополнения.

1) Введены разъёмы программирования микроконтроллеров DD1 и DD2: X9 и X11. Для нормальной и безглючной реализации задуманного пришлось ввести дополнительно два джампера: JP1 и JP2, которые переключают цепи контроллера DD1 из нормального состояния "РАБОТА" в режим "ПРОГРАММИРОВАНИЕ". Переключаются они вместе. То есть, если ондин стоит в положении "РАБОТА", то и второй должен стоять также в положении "РАБОТА" и наоборот, если один ставим в положение "ПРОГРАММИРОВАНИЕ", собираясь заливать в контроллер новую прошивку, то ставим и второй в положение "ПРОГРАММИРОВАНИЕ". Разумеется, когда ходим с прибором, то эти два джампера нам нужны, как мёртвому припарка. Если Вы не собираетесь эксперементировать с прошивками микроконтроллеров, то вместо этих двух джамперов можно сразу запаять перемычку и не морочить голову ни себе, ни людям. :) И, разумеется, также в этом случае вам нет необходимости запаивать разъёмы для программирования контроллеров: X9 и X11. Эти посадочные места остануться у Вас свободными. Всё это можно видеть вот на этих двух скринах ( скрин 2 и скрин 3 ):

2) Переделан узел формирователя средней аналоговой точки. Теперь он реализован не просто на резистивном делителе (хотя, разумеется, он никуда не делся ) R64 и R65, но с использованием высококачественного операционного усилителя охваченного глубокой отрицательной обратной связью, а точнее - на повторителе DA14 AD8605. Уверен, что такое решение не повредит прибору. Но напротив выгодно скажется на характеристиках прибора. Кстати, резисторы делителя R64 и R65 стоило бы взять поточнее. Я рекомендую как минимум брать из 1% ряда. У кого есть возможность - может втюхать туда и более точные или подобрать с помощью омметра как можно более одинаковые по сопротивлению плечи делителя. Данную переделку можно видеть на скрине 4 ниже.

3) Введен узел электронной кнопки питания "POWER". Усовершенствование приведено на скрине 5. Здесь нечего особо расписывать. Единственное, что стоило бы отдельно отметить это то, что в узле параллельно с кнопкой "POWER" SB6 (влючения/отключения питания) в схему введен интегральный датчик Холла на микросхеме DRV5032, подключаемой к разъёму X10 или припаиваемой к соответствующим точкам на печатной плате проводом и устанавливаемой снаружи платы на корпус прибора. Это позволяет иметь кнопку питания, реагирующую на магнит.

4) Добавлен интегральный Усилитель Мощности Звуковой Частоты (УМЗЧ) на микросхеме DA15 LM4876. Это дополнение иллюстрирует скрин 6 ниже. Переделка, а точнее "доделка" выполнена таким образом, что позволяет схемотехнически и на плате реализовывать как старый метод усиления звука в приборе, то есть на дискретных транзисторах, так и попробовать новый метод, с использованием микросхемы мостового усилителя мощности звука на DA15. Запаивать нужно что-то одно. Я думаю, что этот момент не требует расжёвывания? Паяем или одно, или другое! Вместе - работать НЕ БУДЕТ!!! Сгорит чё-нить - точно! Кроме этого честно скажу - схему я не макетировал. Буду пробовать сразу по получении печатной платы. Но думаю, что вопросов возникнуть не должно.

5) Переделан, а точнее сделан вменяемо узел управления питанием FM-модулятора и трансмиттера. Реализован на управляемом от контроллера стабилизаторе напряжения DA13 микросхеме TPS76350. Узел приведен на скрине 7. Думаю, что здесь нечего особо описывать. Просто вместо питания FM-модулятора прямо напряжением логической "1" от одной из ножек порта микроконтроллера (как это было в авторском варианте схемы) теперь питание производится полноценным стабилизатором питания. Потенциально это обезопасит выход контроллера при превышении тока, потребляемого FM-модулятором, а главное - его выходным каскадом на VT5. Как только у вас "вылетает" (по какой-либо причине) выходной транзистор FM-модулятора VT5, вы тут же в 99.9999999% случаев лишаетесь как минимум одной ножки микроконтроллерного порота, а если сильно не повезёт - то и всего центрального микроконтроллера DD2, который и питал этот каскад до внесения данных изменений. Надеюсь понятно пояснил? Кроме этого вы вполне теперь можете пробовать раскачегарить выходной каскад передатчика FM до реально относительно больших выходных токов. Вы теперь не сильно ограничены нагрузочным током порта, составляющего в лучшем случае миллиампер 20, не больше. Не хочу лезть в даташит. Сами посмотрите, кому интересно. Но стоит всё же помнить, что и возможности стабилизатора на DA13 TPS76350 не безграничны. Всё, на что он способен будет - это примерно около 150 миллиампер максимум ! Больше ? - будет бух. :)

6) На скрине 7 также отражена и ещё одна переделка, касающаяся узла FM-модулятора. А именно, переделан выходной каскад усилителя мощности FM-модулятора. Модификация на скрине 7 обведена красным цветом справа. Это многократно обсуждавшаяся на различных профильных форумах переделка выходного каскада усилителя FM-модулятора, этот каскад на VT5 выполнен по рекомендациям многих специалистов. Изменён лишь режим работы транзистора по постоянному току. В таком включении выходной каскад работает более стабильно и излучает бОльшую выходную мощность, чем в изначальной схеме.

7) Аналоговая и цифровая земли разделены на плате. Изображена переделка на скрине 8. Соединяются аналоговая и цифровая земли в одной единственной точке на плате - возле контроллера. На схеме это отображено резистором R63 между ними с нулевым сопротивлением. Резистор SMD размера 1210, чтобы можно было соединить как можно более удалённые друг от друга полигоны соответствующих земель. Эта мера принята с целью уменьшить влияние шумов по питанию на аналоговую часть схемы. Если простыми словами - с целью добиться максимальной "тихости" прибора, собранного на этой печатной плате.

8) В соответствии и в связи с пунктом 7, описанном выше, добавлены блокировочные конденсаторы по питанию и на средней аналоговой точке. Цель - всё та же: сделать плату максимально "тихой" ! Этот апгрейд иллюстрирует скрин 9.

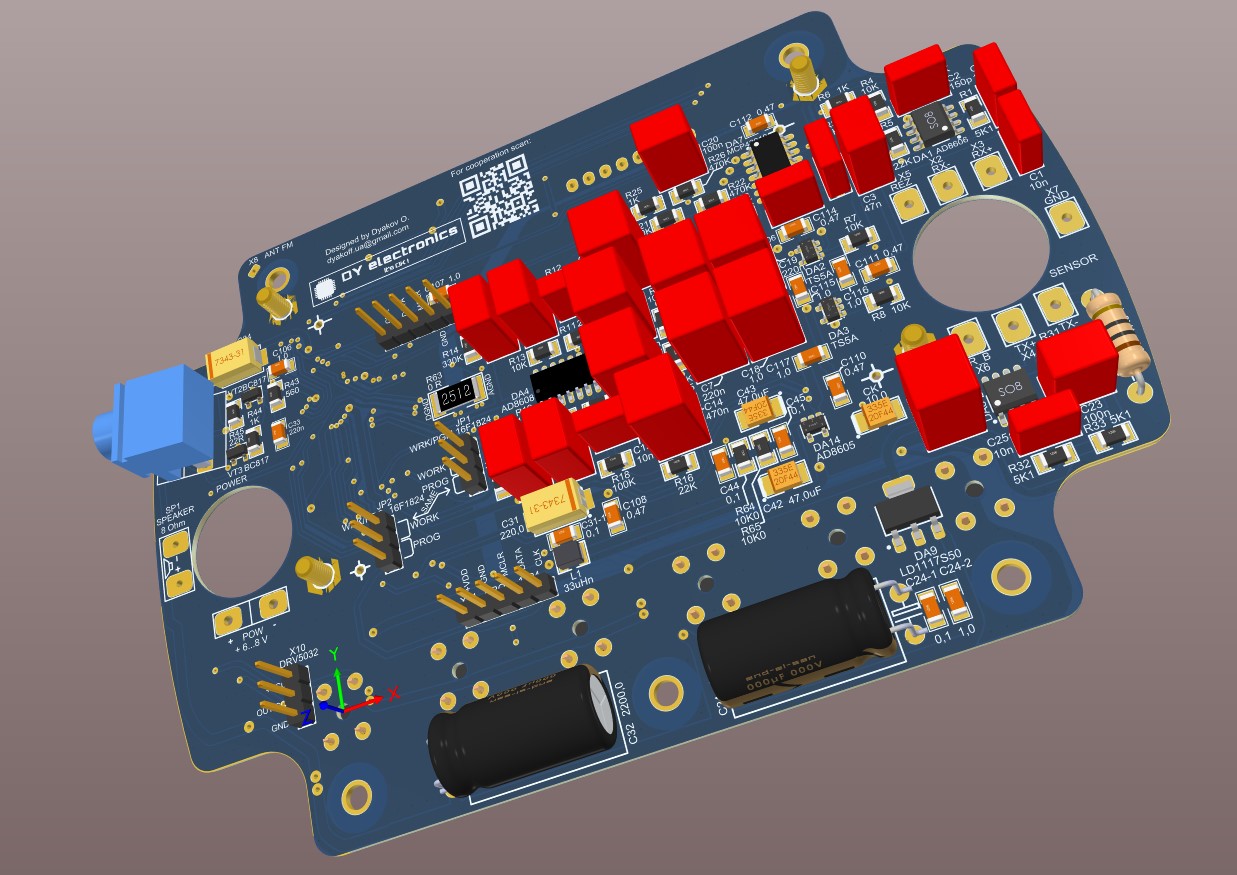

Ну, и парочку скринов, собственно, самой печатной платы прибора, а точнее её 3D-модели.

Полный комплект документации можно скачать по этой ссылке Купить плату можно будет, скорее всего, начиная с октября месяца 2021 года. Дополнительные сведения появятся здесь сразу, как только плата станет доступной для покупки.
